  当前位置:首页 >> 产品中心 >> 锐琛传动设备(上海)有限公司专业生产制造和销售减速机及加工定制非标减速机,等先进的机械设备和成套产品T系列螺旋锥齿轮转向箱

锐琛传动设备(上海)有限公司专业生产制造和销售减速机及加工定制非标减速机,等先进的机械设备和成套产品T系列螺旋锥齿轮转向箱

锐琛传动T系列产品概述:

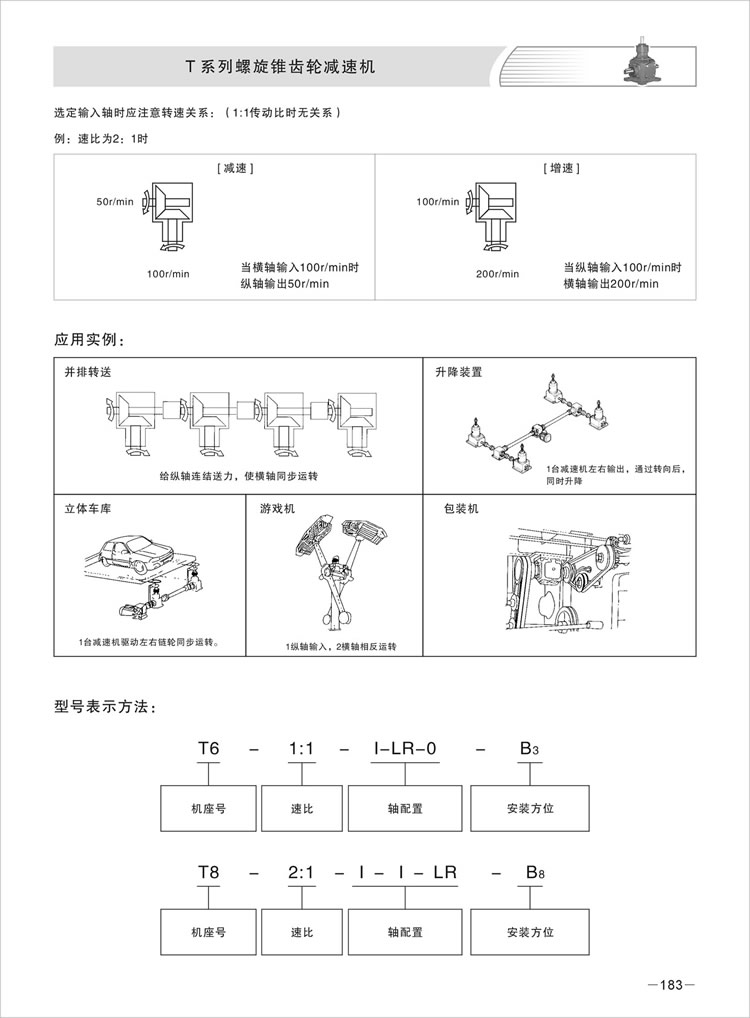

转向箱又名换向器、转向器,是一种动力传达机构,是减速机中的一个系列,在工业领域有很广泛的应用。转向箱目前已经实现了标准化和规格多样化。转向箱有单轴、双横轴、单纵轴,双纵轴可选。速比1:11.5:12:12.5:13:14:15:1全部为实际传动比。转向箱可以正反运转,低速或高速传动平稳。转向箱当速比不是1:1时,横轴输入、纵轴输出为减速,纵轴输入、横轴输出为增速。

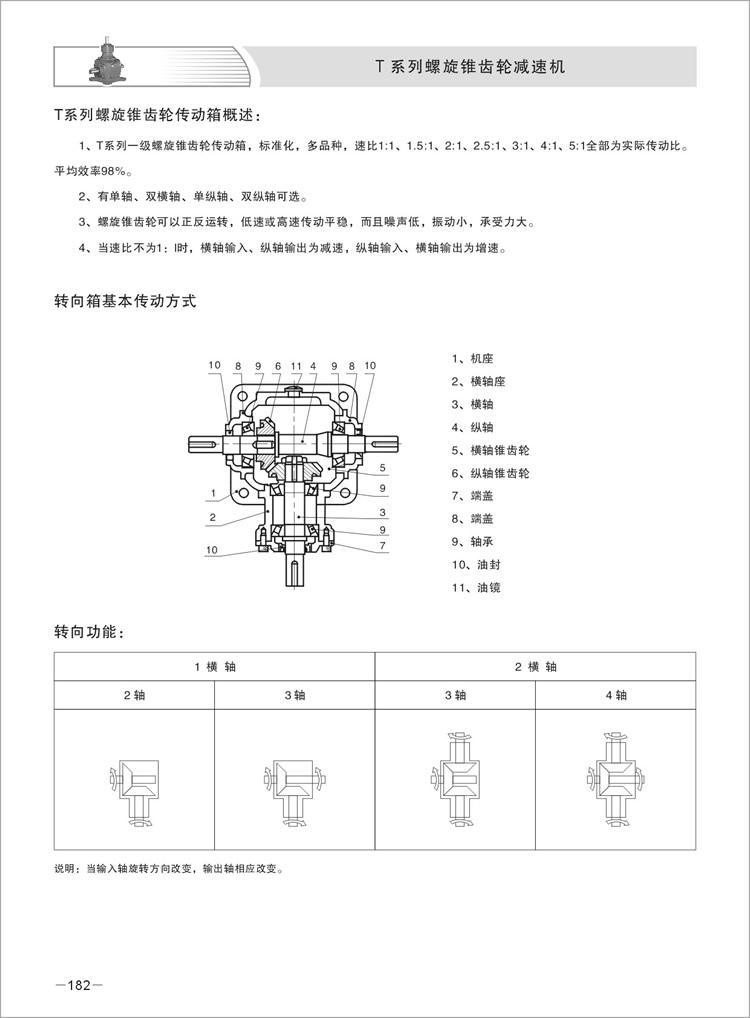

产品结构:

1、机壳:采用高钢性FC-25铸铁铸造;

2、齿轮:采用优质高纯净度合金钢50CrMnT调质加工,经渗碳淬火处理及研磨而成;

3、主轴:采用优质高纯净合金钢40Cr调质加工,具备高悬重负荷能力。

4、轴承:配备具重负荷能力的滚锥轴承;

5、油封:采用进口双唇油封,具有极高的防尘防漏油能力。



性能特点:

1T系列螺旋伞齿轮转向箱,标准化,多品种, 速比全部为实际传动比。平均效率达98%

2、螺旋伞齿轮转向箱有单轴、双横轴、单纵轴、双纵轴可选。

3、齿轮转向箱可以正反运转,低速或高速传动平稳,而且噪声低,振动小,承受力大。

4、当速比不为11时,横轴输入、纵轴输出为减速,纵轴输入、横轴输出为增速。

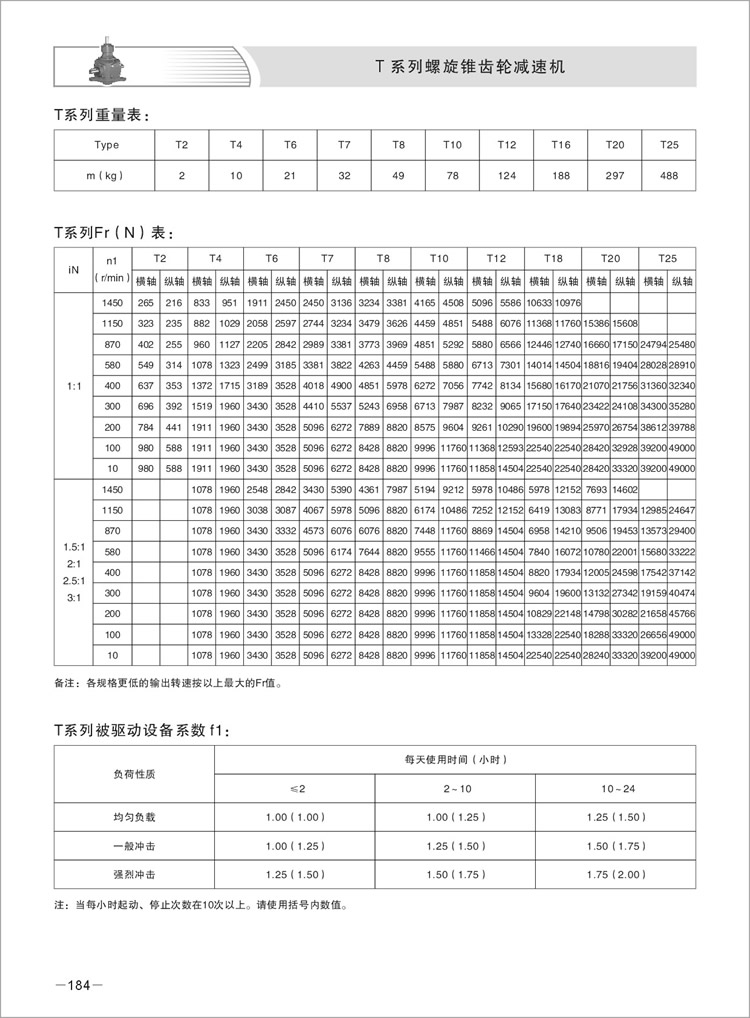

技术参数:

速比范围:1:1  1.5:1  2:1  2.5:1  3:1  4:1  5:1

扭矩范围:11.2 — 5713 Nm

功率范围:0.014 — 335 kW



安装前注意事项:

1、转向箱在使用前应对安装轴进行清洗,并检查安装轴是否有碰伤、污物,若有应全部清除干净。

2、转向箱的使用温度为 040 ℃。

3、检查与转向箱联接的孔的配合尺寸是否符合要求,孔的公差应为H7

4、使用前应将最高位处的堵塞换上排气螺塞,保证转向箱运行时排出体内气体。

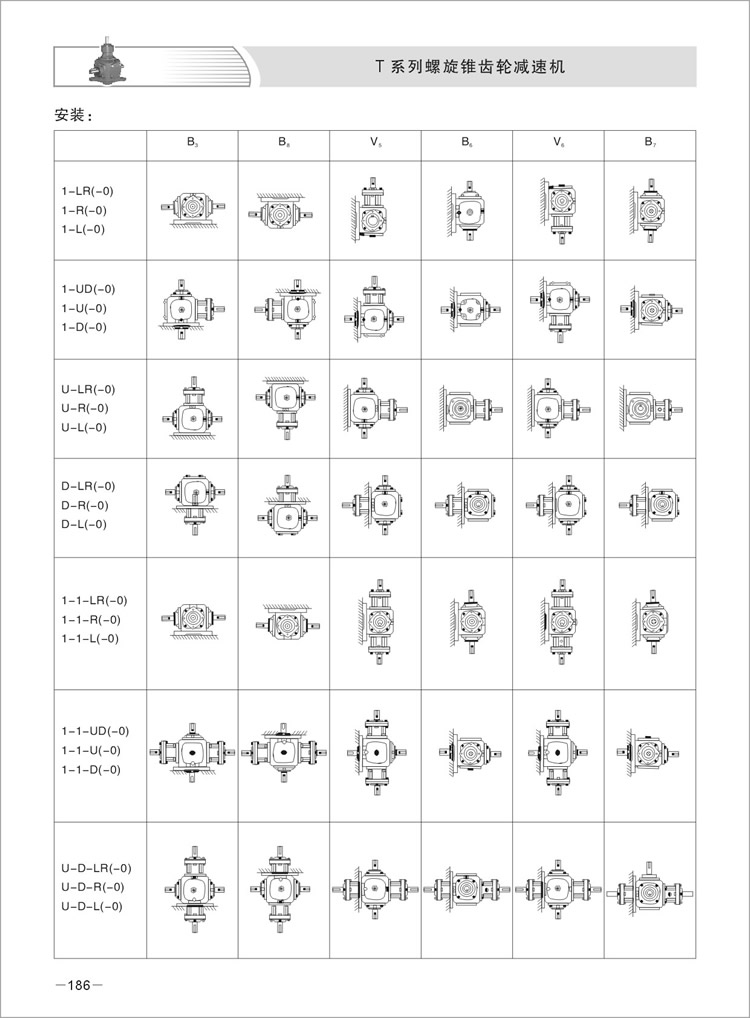

安装与维护:

1、转向箱只能安装在平的、减震的、抗扭的支撑结构上。

2、在任何情况下,不允许用锤子将皮带轮、联轴器、小齿轮或链轮等敲入输出轴上,这样会损坏轴承和轴。

3、转向箱安装后,检查是否灵活。正式使用请必须进行空载试验,在运转正常的情况下,再逐步加载运转。

4、转向箱严禁超过额定载荷使用。

5、转向箱在使用前和工作中应检查油位是否正常。

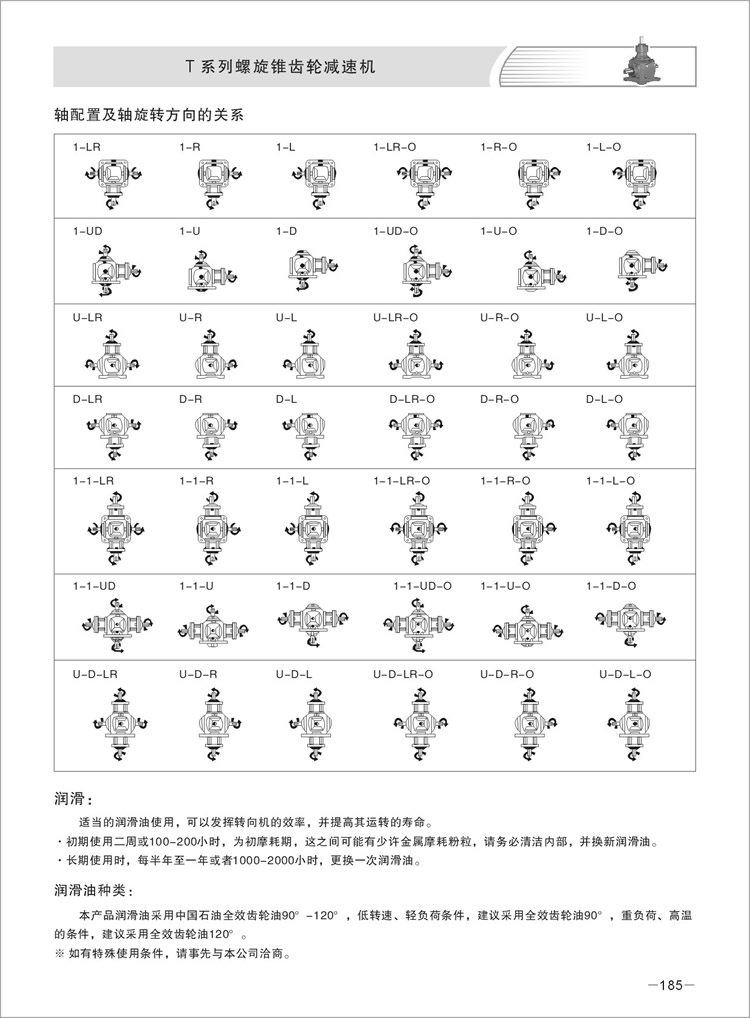

 滑:

1、初期使用二周或100-200小时,为初摩耗期,这之间可能有少许金属摩耗粉粒,请务必清洁内部,并换新润滑油。

2、长期使用时,每半年至一年或1000-2000小时更换一次润滑油。

3、转向箱润滑油采用中国石油全效齿轮油90-120度,低转速、轻负荷条件,建议采用全效齿轮油90度,重负荷、高温的条件,建议采用全效齿轮油120度。





基本型号:

T2  T4  T6  T7  T8  T10  T12  T16  T20  T25

销售部电话:021-67966691

     真:021-67966695

Q   Q  号:2728077822

     箱:2728077822@qq.com

销售  主管:18217276386(杨喻钦)

          :18217277368(章志勇)

公司  网址:http://www.shrccd.com

包装运输及三包标准:

1.质量要求技术标准、供方对质量负责的条件和期限:技术按减、变速机行业标准质量三包,保修壹年

2.()货地点、方式:货到需方,运费供方负担。

3.运输方式及到达站港和费用负担运费供方负担。

4.合理损耗及计算方法:

5.包装标准、包装物的供应与回收/木箱包装,不回收。

6.验收标准、方式及提出异议期限:

7.结算方式及期限






欢迎致电:锐琛传动设备(上海)有限公司,服务热线:+86-021-67966691

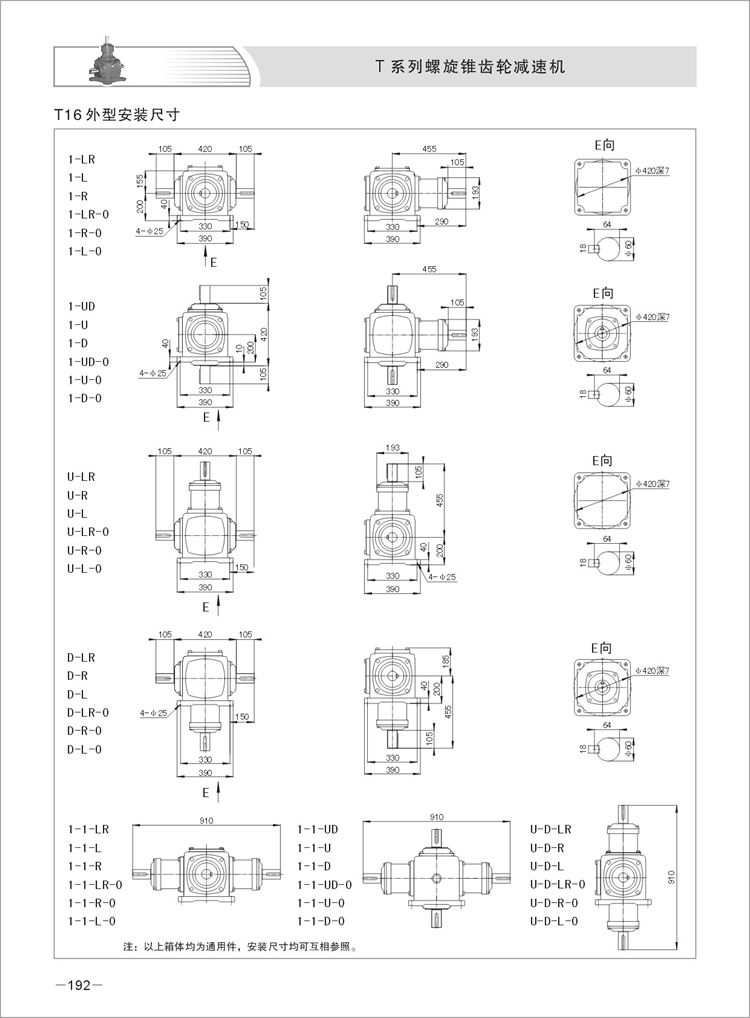

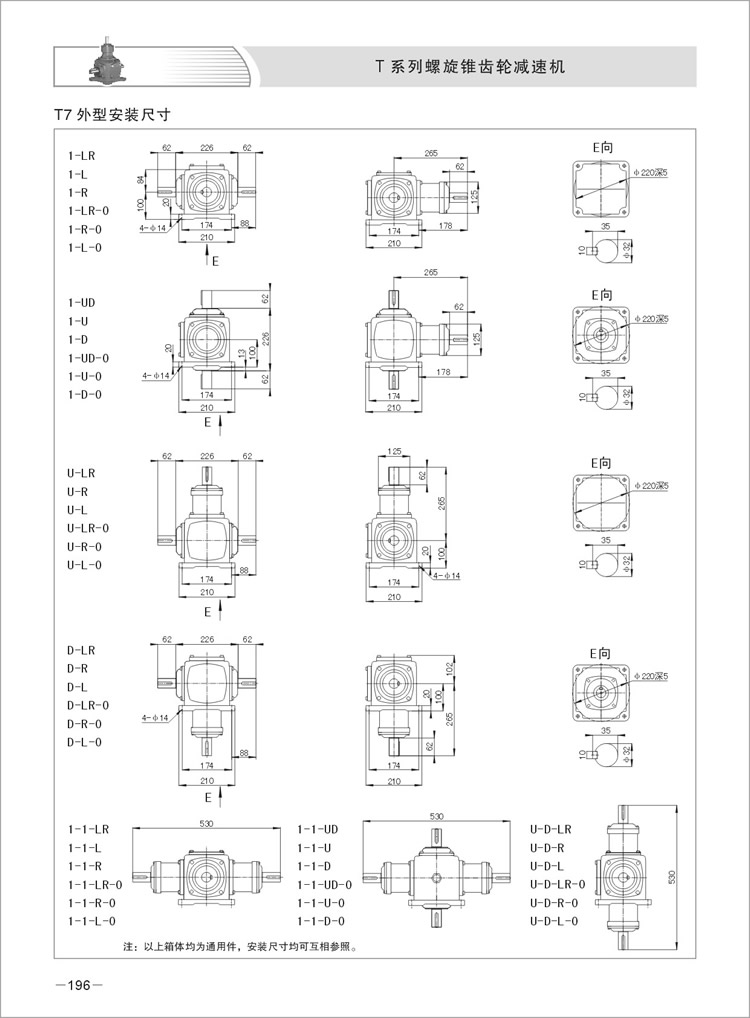

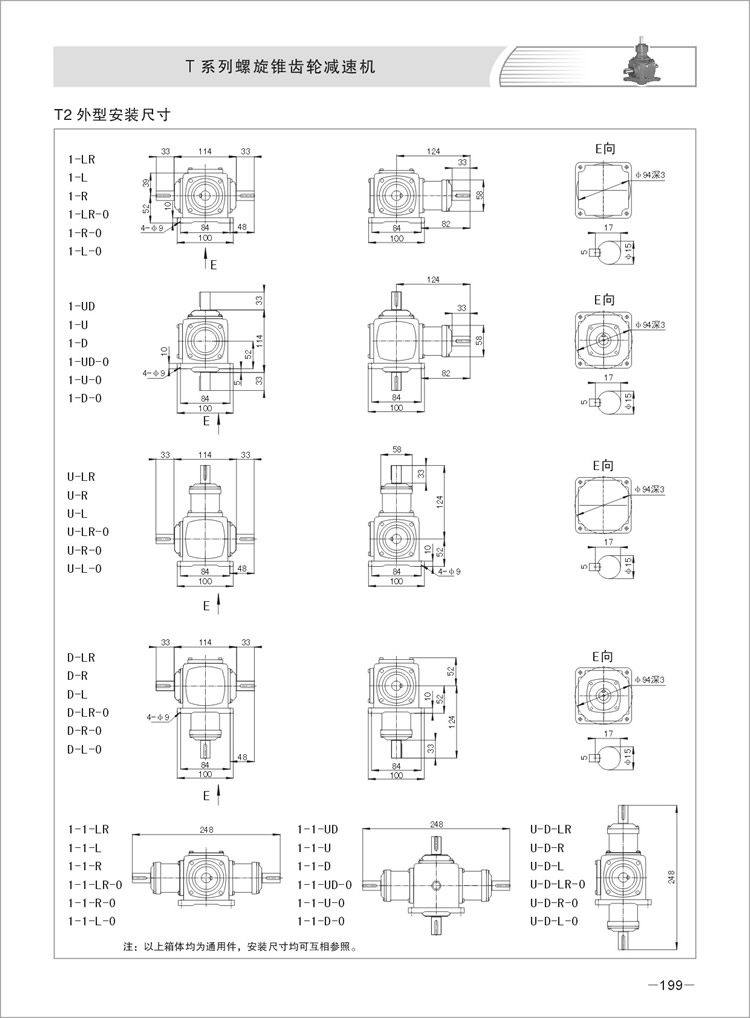

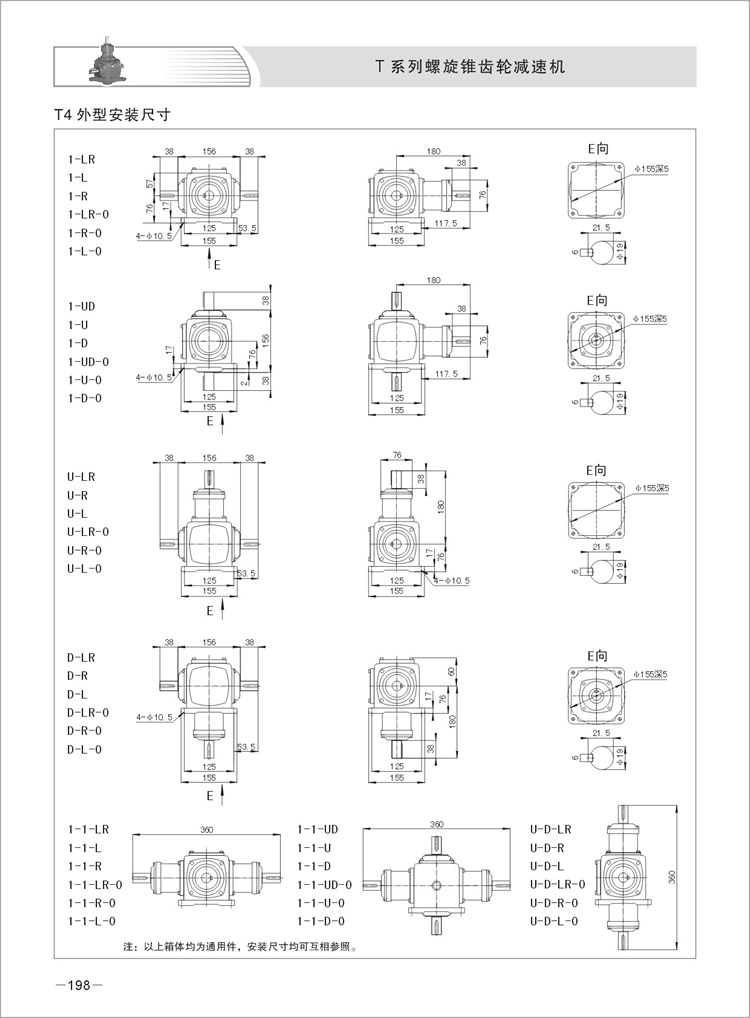

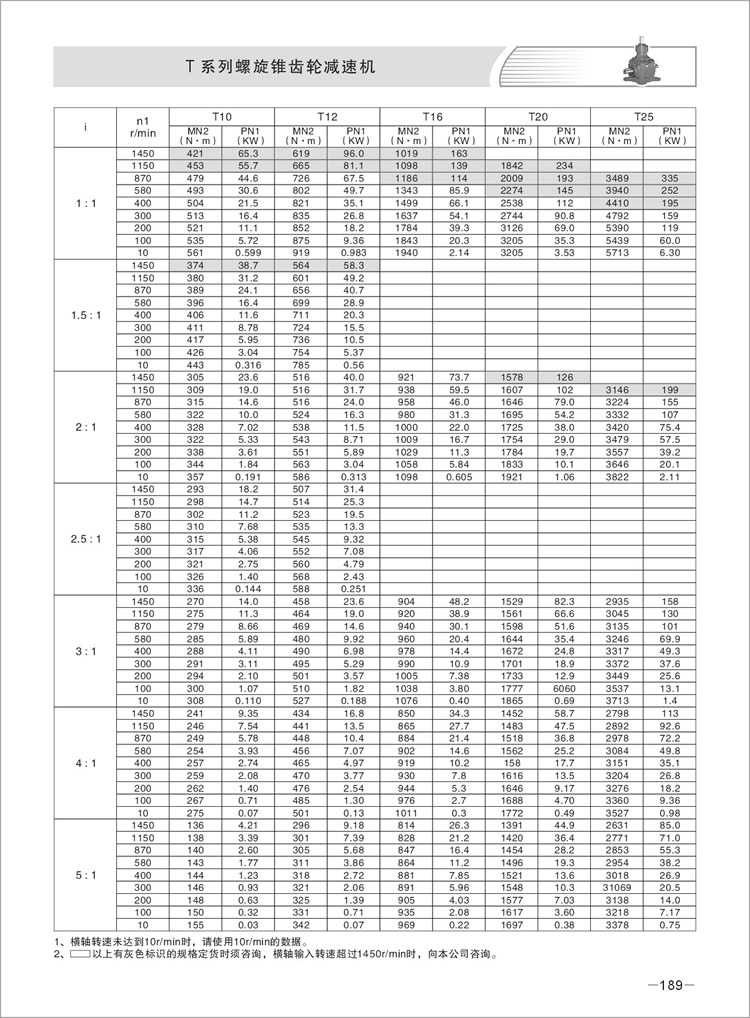

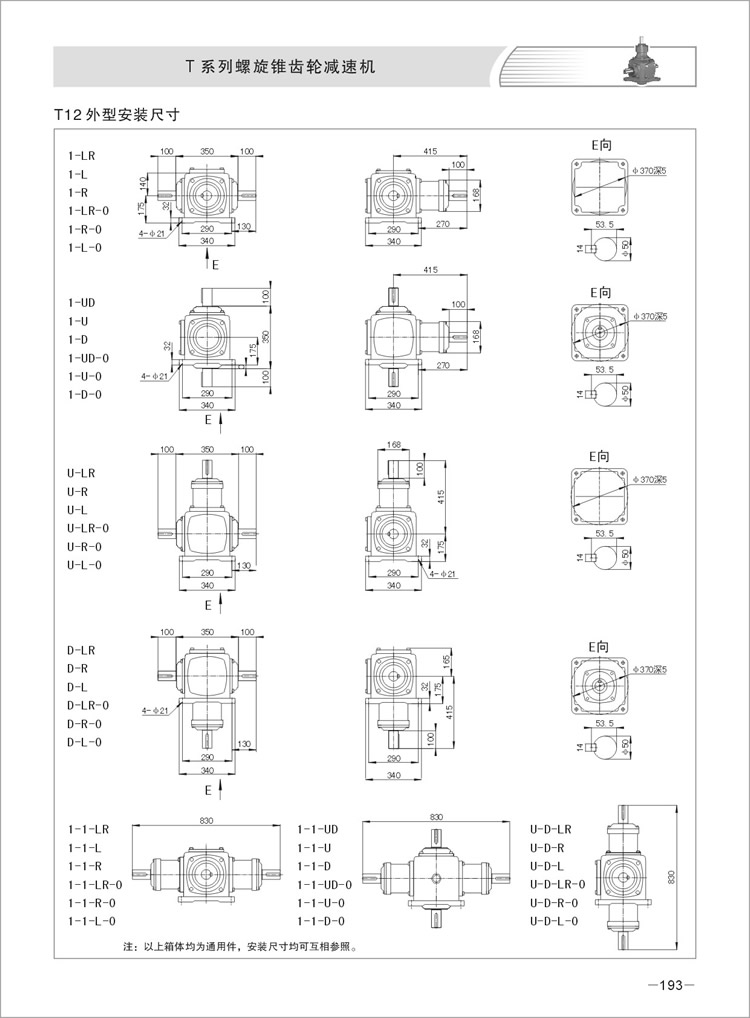

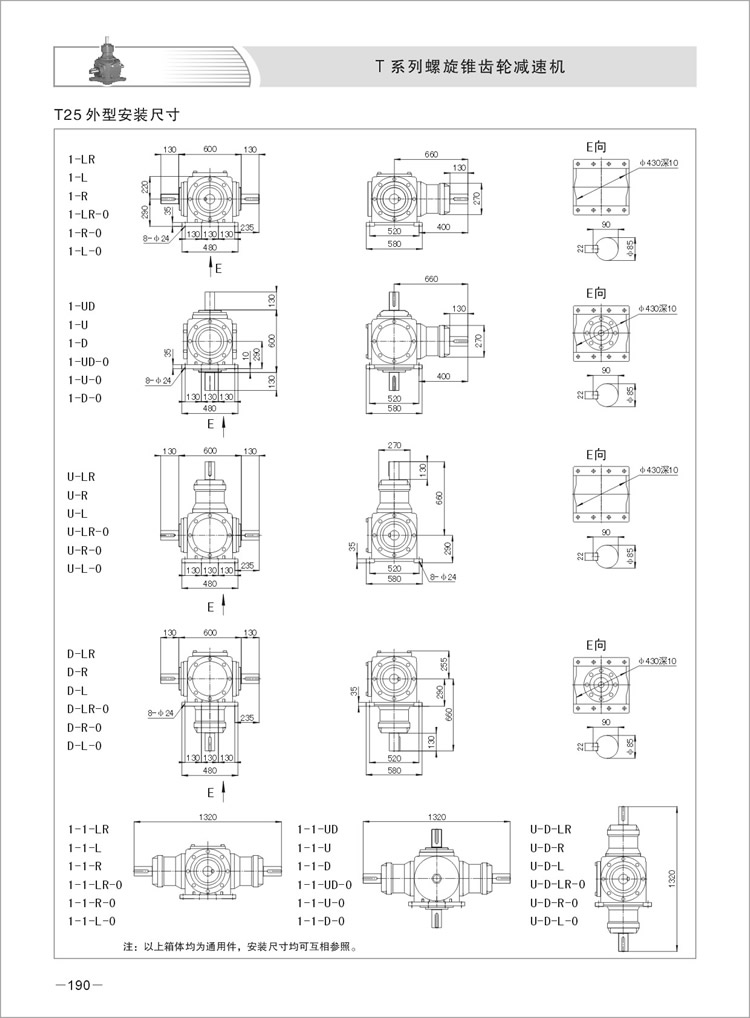

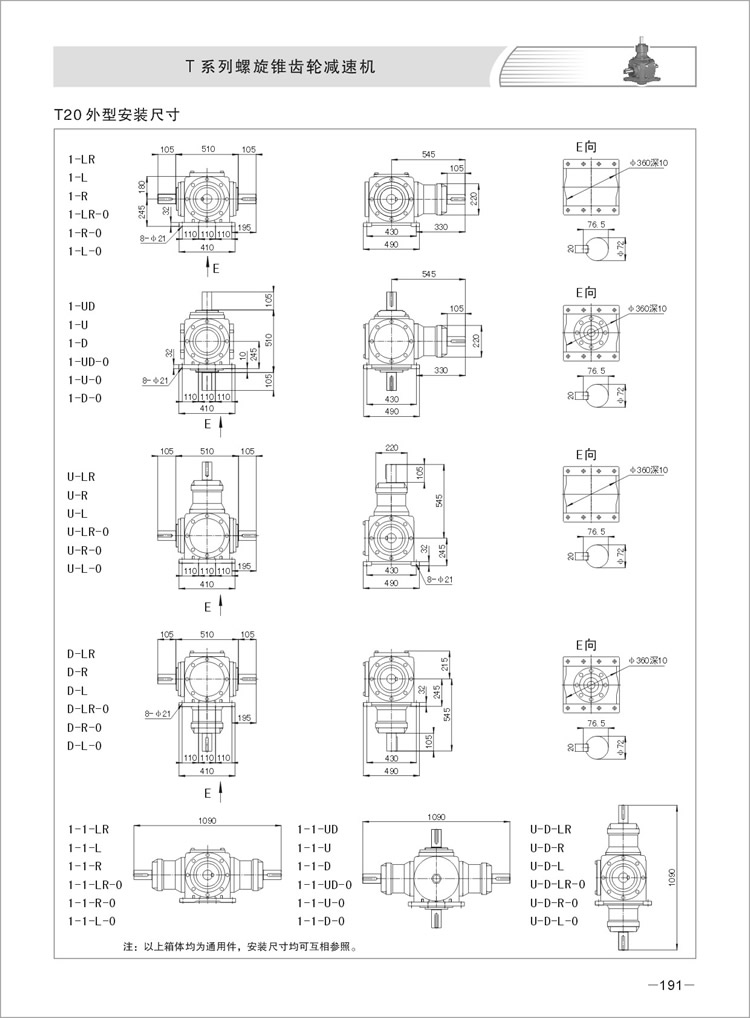

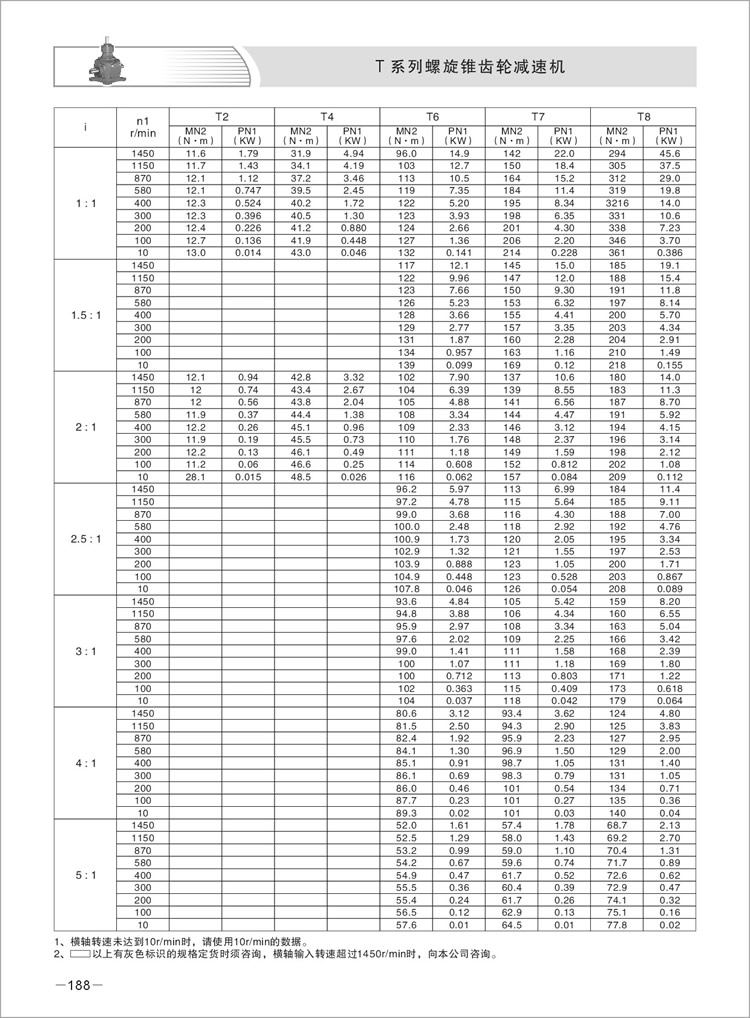

详细选型参数及尺寸参数:
